Руководство по проектированию: пешеходные переходы

(черновик, на основе SN 640 241, 2016)

Image for post
Image for post

A. Введение

Стандарт применяется только к нерегулируемым пешеходным переходам (нет постоянных светофоров).

В стандарте рассматриваются требования к пешеходным переходам определенным в соответствии с разделом 1, где на основе процедуры исследования пешеходный переход считается решением, основанным на типе пересечения (стр. например SN 640 240 «Пересечения для пешеходов и легких двухколесных транспортных средств» [3])

Требования включают требования к планировке, размещению и оборудованию переходов, а также их обслуживанию.

Стандарт определяет требования, которые должны быть выполнены, чтобы гарантировать безопасность пешеходного перехода.

Работа над пешеходными переходами включает себя не только нанесение разметки, но так же полноценное планирование и проектирование соответствующих строительных работ.

Пешеходные переходы являются важными связями в пешеходной сети и являются неотъемлемой частью дорожного пространства. Необходимо учитывать потребности всех участников дорожного движения.

Если некоторые требования настоящего стандарта не выполняются, процесс проектирования должен быть повторен (например, адаптация макета дороги, другое место пересечения, адаптация сети, тип альтернативного пересечения).

Закон о дорожном движении (CRL): ст. 6a раздел 2, ст. 33 разделы 1 и 2, а также ст. 49 раздел 2 [11]
- Постановление о правилах дорожного движения (ОКР): ст. 6 раздел 1, ст. 18 разд. 2 часть Е, ст. 47 разделы 1, 2, 3 и 5 [12]
- Постановление о дорожных знаках (ЛАРН): ст. 47 разделы 1, ст. 72a al. 1, ст. 77 разделы 1 и 2, ст. 96 разд. 1 часть A [13]
- Постановление о “зонах 30 км/ч”: ст. 4 раздел 2 [14]
- Федеральный закон о пешеходных дорожках (LCPR): ст. 2 разд. 2 [10]

B. Термины и Определения

Пешеходные переходы — это пересечения проезжей части предназначенные для пешеходного движения. В рамках пересечения действует приоритет пешеходного движения (кроме как в отношении рельсового транспорта), при условии, что движение не регулируется установкой светофора или вручную уполномоченными лицами.

Для целей настоящего стандарта, кроме самой разметки перехода, объект пешеходный переход также включает соответствующее оборудование для пересечения (например, островки защиты пешеходов, знаки 4.11 «Пешеходный переход», столбики и другое) ,

Расстояние (дистанция) видимости — это расстояние, на котором водители транспортных средств и пешеходы могут различать друг друга (иметь зрительный контакт). Это относится к участку дороги, который свободно просматривается по всей его длине, включая пешеходные подходы по обе стороны дороги (см. Рис. 3).

Область подхода к переходу — это пешеходная зона, непосредственно ведущая к пешеходному переходу, в которой должен быть гарантирован взаимный зрительный контакт между водителями транспортных средств и пешеходами. Она используется для оценки расстояния видимости и не имеет специальной разметки (маркировки). Область захода на переход обычно физически отделена от проезжей части (см. Рис. 1).

Image for post
Image for post
Рисунок 1

Расстояние обнаружения — это расстояние, на котором пешеходный переход, либо разметка, либо знак перехода может быть обнаружен водителем транспортного средства (см. Рис. 3). Это расстояние обычно больше.

Отчет о трафике в значении этого стандарта (см. параграфы 18, 20 и 24) представляет собой документ, показывающий, какие действия необходимо предпринять для обеспечения безопасности пешеходов. Он содержит анализ безопасности ситуации, план действий и общую оценку.

На дорожных перекрестках “желаемыми” траекториями перехода являются кратчайшие прямые между начальными и конечными точками (целями) движения пешеходов на пешеходных зонах, разделенных проезжей частью (см. Также SN 640 070 «Пешеходное движение, базовый стандарт», [1]).

За основу может быть взята текущая уже спланированная пешеходная сеть или схема.

Если, например, тротуар прерывается дорогой, которая открывается, “линией желания” (идеальным соединением) является прямая линия между тротуаром на этой стороне дороги и противоположным.

C. Требования к размещению

Пешеходные переходы используются только в том случае, если движение пешеходов в месте пересечения достаточно высокое в соответствии с SN 640 240 [3], или если оно может быть уплотнено путем осуществления пешеходного перехода. В случае запроса свободного пересечения дороги должны рассматриваться другие альтернативы согласно SN 640 240 [3].

В районе пешеходного перехода заявленная скорость и эффективная скорость (база: значение V85) не должны превышать 60 км/ч. Указанная максимальная скорость может быть уменьшена только в том случае, в случае выполнения требований статьи 108 SSV [13], и гарантируют требуемые расстояния обнаружения и видимости.

Image for post
Image for post
Таблица 1
Image for post
Image for post
Рисунок 2. Как измерить требуемое расстояние просмотра в кривых.
Image for post
Image for post
Рисунок 3. Дистанции видимости и обнаружения.

Пешеходные переходы стоит организовывать только в случае необходимости регулярных переходов. Это условие выполняется, если в течение самых загруженных 5 часов в день тут проходит по крайней мере 100 пешеходов. Эти часы могут не идти подряд.

Если количество ниже, то по соображениям безопасности рекомендуется пересечение дороги без пешеходного перехода (например, реализация только островка безопасности). В случае пересечений в рамках процедуры планирования пешеходной сети (например, генерального плана) или при наличии особых потребностей в отношении приоритета пешеходов (например, остановки общественного транспорта, школы, дома для престарелых или инвалидов), мы можем рассмотреть возможность осуществления пешеходного перехода, даже для меньшего количества пешеходов.

Реализация пешеходного перехода должна осуществляться только в том случае, если средний дневной трафик в этом месте (в обоих направлениях) составляет до 3000 машин в день.

D. Выбор места и оборудования

Пешеходные переходы, если это возможно, должны быть расположены на линии “желаемой” траектории перехода (по прямой или оптимальной линии для пересечения по отношению к проезжей части). Следует избегать отклонений более чем на 10 метров от оптимальной траектории, особенно на незагруженных дорогах.

На перекрестке, на главном направлении (главная дорога), пешеходные переходы должны быть расположены как можно ближе к перекрестку. На второстепенной дороге, чтобы обеспечить необходимое расстояние видимости, пешеходный переход размещают на расстоянии не менее 5 м от перекрестка (см. Рисунки 9…10).

Image for post
Image for post
Image for post
Image for post
Рисунки 9–10. Перекресток с приоритетным проездом (главная дорога)

В плохо просматриваемых местах, где пешеходный поток выходит сразу напрямую к переходу или других сложных местах, где внимание пешехода не подготовлено заранее или рассеяно (выход из школы и так далее) должны быть приняты дополнительные меры безопасности.

Примером таким мер могут быть: 1) расположенные при выходе на переход барьеры (направляющие элементы), которые расположены таким образом, что пешеход посмотрит в направлении приближающегося трафика или 2) смещение пешеходного перехода относительно выхода пешеходов на дорогу, так чтобы избежать создания прямой пешеходной оси через дорогу (переход в шахматном порядке). размещение пешеходных переходов на прямом пути пешеходов без смещения пешеходного движения допускается только в том случае, если обследование движения показывает, что гарантируется достаточная безопасность.

Вне перекрестков, и если поблизости нет остановок общественного транспорта, расстояние между двумя пешеходными переходами должно быть не менее 50 м.

Нерегулируемые переходы (без светофоров), если они не находятся вблизи четко узнаваемого соединения, должны распологаться на расстоянии не менее 125 м до и после светофоров для автомобилей. В населенных пунктах это расстояние может быть уменьшено при условии, что отчет о движении показывает, что гарантируется достаточная безопасность.

По возможности, пешеходные переходы должны располагаться перпендикулярно краю дороги. Их маркировка состоит из ряда желтых полос, параллельных краю проезжей части. Они продолжаются по всей ширине дороге, включая автобусные полосы. Они также могут быть нанесены на велосипедные дорожки. Между двумя крайними полосами и бордюром должен оставаться промежуток до 0,50 м. Длина и ширина полос регулируются в стандартах SN 640 850 “Разметка: аспекты и области применения” [6]. Маркировка должна быть спланирована таким образом, чтобы гарантировать максимально возможное пересечение.

Для маркировки используется цвет RAL 1023. Требования к светоотражению и адгезии должны соблюдаться на всей поверхности маркировки в соответствии с SN 640 877 «Знаки: фотометрические требования, адгезия “[9].

Чтобы обеспечить видимость и расстояния обнаружения, остановка автомобилей должна быть запрещена на расстоянии не менее 5 м от пешеходных переходов, для чего необходимо нанести линию запрета остановки (желтую, непрерывную) параллельно правому краю дороги, согласно SN 640 850 [6].

Если по по каким-то причинам остановка уже запрещена в этой зоне, то от разметки можно отказаться. Длина разметки определяется таким образом, чтобы транспортные средства, которые останавливались сразу после ее окончания, не мешали требуемым расстояниям видимости и обнаружения. Эта длина должна составлять не менее 10 м. На односторонних дорогах разметка должна быть нанесена и на правом и на левом краях проезжей части. При необходимости обеспечения видимости такая разметка может быть нанесена и после пешеходного перехода.

На улицах с односторонним движением, которые четко не распознаются как таковые или в случае нескольких полос движения в одном направлении движения, зависимости от направления движения одна направленная стрелка может быть обозначена на дорожке после пешеходного перехода в том же направлении движения ( в соотвествии с SN 640 850 [6]).

Знак 4.11 «Место пешеходного перехода» размещается всегда, за исключением пешеходных переходов на неприоритетных подъездных дорогах. Знак размещается либо с правой стороны, либо над проезжей частью и может быть установлен для обоих направлений движения.

В исключительных случаях знак может быть помещен с левой стороны, если это улучшает его видимость. На дорогах с островком безопасности знак, по возможности, должен быть установлен на самом островке. На узких второстепенных дорогах или на островке защиты в центре проезжей части достаточно одного знака на островке. Он должен быть виден в обоих направлениях движения.

Вне населенного пункта, если рекомендуемое расстояние обнаружения не достигнуто, знак 4.11 может быть дополнен знаком 1.22 «пешеходный переход». С другой стороны, установка такого знака никоим образом не может компенсировать несоблюдение минимального расстояния видимости. Если сигнал 1.22 помещается в зону между 100 м и 150 м перед пешеходным переходом, он должен быть дополнен соответствующей дополнительной табличкой с индикацией расстояния до перехода.

Фотометрические требования к сигналам, расположенным в зонах пересечения пешеходов, должны соответствовать классу R2 в соответствии с SN 640 871 «Дорожные сигналы»; применение световозвращающих материалов и освещения»[8].

Желтые мигающие огни для пешеходов, чтобы предупредить движение в соответствии со Статьей 70 (1) SSV [13], должны быть отменены. Предупреждающие огни (например, установленные в тумбах), которые не соответствуют требованиям 8-й главы «Световые сигналы» SSV [13], не допускаются.

Ночью пешеходные переходы и подходы к ним должны быть освещены так ярко, чтобы пешеходы, проходящие через них, были хорошо видны и были вовремя обнаружены. Освещение должно соответствовать директиве SLG 202 «Уличное освещение: дорожное освещение, раздел 2.3» [15].

На пешеходном переходе, включая зону подхода, освещение не должно заслоняться или закрываться (особенно деревьями, карнизами и любыми конструкциями). Это также относится к пешеходной зоне за зоной подхода к переходу на расстоянии не менее метра от зоны захода.

Усилия должны быть направлены ​​на реализацию островков защиты пешеходов. Если ширина двухсторонней проезжей части составляет более 8,5 м, островок безопасности между двумя направлениями движения должен использоваться в обязательном порядке (см. Рисунок 4). Если трафик (TJM) составляет менее 3000 автомобилей, мы можем отказаться от островка безопастности. Все это с учетом и двух колесных средств (велосипеды или мопеды).

Велосипедные дорожки и полосы не считаются дорожными полосами в этом разделе (не учитываются при определении критерия).

Независимо от ширины проезжей части и объема движения, если некоторые полосы предназначены для общественного транспорта, островок безопасности должен быть в обязательном порядке.
Это не относится к пешеходным переходам вблизи перекрестков, если все полосы движения соответствующего направления доступа не имеют приоритета.

Велосипедные дорожки не считаются дорожными полосами в значении этого раздела.

Кроме того, отступления от этих принципов возможны только в том случае, если проведена экспертиза трафика, которая показывает, что безопасность перехода будет гарантирована.

Островки безопасности имеют ширину около 2,00 м, но не менее 1,50 м. В зоне доступа к островку, при условии, что он не интегрирован в поверхность, которая не является полосой движения, рекомендуется продольная маркировка по направлению к правому краю островка. Области, которые закрыты для движения, могут быть отмечены отдельно для улучшения оптического восприятия.
Островки безопасности должны быть оснащены вертикальными элементами (например, знаком 4.11, специальными столбиками, отбойниками или другими направляющими элементами). Они должны быть установлены таким образом, чтобы обеспечить четкое представление зоны прохода для пешеходов. Начало и конец островка должны быть приподняты относительно проезжей части.

Сигнальные столбики на краях островка должны иметь высоту 0,90 м (над дорогой) и диаметр 0,15 м до 0,20 м. Знак 4.11 “ Переход” размещается на высоте 2,50 м (нижний край знака).

Обычно знаки 2.34 «Объезд справа» и 2.35 «Объезд слева» не требуются. Они необходимы только в случае, если есть сомнения относительно стороны, по которой островок должен быть обойден (например, в случае пересечения больших площадей).

Image for post
Image for post
Рисунок 4. Пример островка безопасности.

Подходы к переходам не должны пересекаться. Избегайте размещения пешеходных переходов вблизи въездов и выездов.

Если это пешеходный переход, который должен быть адаптирован к потребностям инвалидов в соответствии с SN 640 075 “Движение пешеходов; зона свободного пробега” [2], то тротуар и островок безопасности должны быть отделены от проезжей части с помощью бордюра высотой 30 мм (прямой) или 40 мм (наклон шириной от 0,13 до 0,16 м) (см. рис. 5). Наклон возможен только в том случае, если тротуар в этом месте уже имеет поперечный уклон менее 3% по направлению к дороге.

Image for post
Image for post
Рисунок 5.

Обнаружение пешеходного перехода лицами с ослабленным зрением гарантируется акцентуацией поперечного склона (опускание тротуара). Если это не так, то положение пешеходного перехода должно указываться с помощью тактильно-визуальной маркировки согласно SN 640 852 «Маркировка; тактильно-тактильные маркировки для слепых и слабовидящих пешеходов »[7].

Что касается проходов на тротуарах при перекрестках, допускается акцентуация бокового уклона тротуара до 6%. Если ориентация во время пересечения дороги не гарантируется (например, пешеходный переход по отношению к тротуару, сложному или длинному ходу) направление движения может быть отмечено с помощью тактильных направляющих элементов, например тактильно-визуальных направляющих линий. Дополнительную информацию, например для выбора бордюров, вопросов качества выполнения работ или конкретная реализация рамп можно найти в SN 640 075 [2].

Если пешеходный переход пересекает обособленные трамвайные пути, то островки безопасности должны быть размещены до и после пересечения. В зоне самого пересечения (на путях) пешеходный переход не будет отмечен.

Как правило, на автобусной остановке пешеходный переход расположен до остановки. Это позволяет автобусу не ждать прохода пешеходов при отправлении. Не допускается создание пешеходного перехода прямо в районе самой остановки автобуса.

Даже на автобусных остановках всегда должна соблюдаться дистанция видимости, требуемая разделом 14 (см. примеры в разделе 31). В частности, рядом с остановками на проезжей части, необходимо обратить внимание на расположение пешеходных переходов: переходящие пешеходы всегда должны находиться в поле зрения водителей и не должны быть заслонены останавливающимися автобусами, в том числе со стороны водителей встречного движения (требуется или строительство пешеходного островка безопасности или обеспечение соответствующее расстояние от пешеходного перехода до остановки автобуса).

Если пешеходный переход расположен сразу после остановки, то по соображениям безопасности, обгон стоящего автобуса должен быть запрещен. Это может быть достигнуто путем внедрения островка безопасности или специальной разметки.

Рекламные стенды запрещены в зоне, близкой к пешеходным переходам, если они затрудняют идентификацию других участников дорожного движения. Вот почему мы не ставим дорожные щиты, ориентированные непосредственно на водителей менее чем в 20 метрах до и после пешеходного перехода, исключение, если они касаются дорожной информации или являются справочными объявлениями или указателями.

E. Обслуживание

Пешеходные переходы и их окрестности должны всегда поддерживаться соответствующим образом, чтобы обеспечить безопасность пешехода. При этом будут учтены следующие моменты:

Разметка
Что касается ретроотражения и сцепления, то маркировка всегда должна соответствовать требованиям SN 640 877 [9] по всей поверхности. Там, где это необходимо, маркировка должна обновляться каждый год.

Препятствия для видимости
Окрестности пешеходного перехода должны быть свободны от любого элемента, который может уменьшить видимость или обзор и привести к тому, что они опустятся ниже требуемого значения (например, рекламные щиты, сугробы после очистки снега).

Зеленые насаждение и растения
За растениями необходимо ухаживать и поддерживать их таким образом, чтобы расстояние видимости и обнаружения гарантировалось, а освещение дорог не вызывало тени.

F. Примеры

Расстояние видимости на пешеходных переходах показано на рисунках 6 … 8.

Image for post
Image for post
Рисунок 6. С остановкой на проезжей части перед пешеходным переходом, без островка безопасности
Image for post
Image for post
Рисунок 7. С остановкой на проезжей части после пешеходного перехода
Image for post
Image for post
Рисунок 8. Вариант с выступом на пешеходном переходе и параллельной парковкой

Примеры перекрестков и кругового движения с пешеходными переходами показаны на рисунках 9 … 11.

Image for post
Image for post
Рисунок 9. Перекресток с приоритетным проездом (не равнозначный)
Image for post
Image for post
Рисунок 10. Перекресток с приоритетным проездом и выделенной полосой для поворота налево
Image for post
Image for post

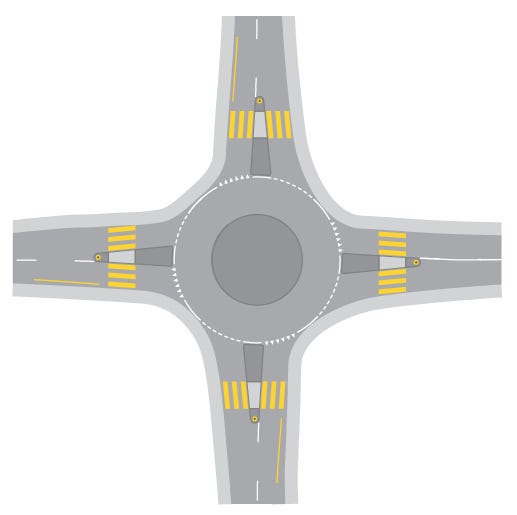

Рисунок 11. Круговое движение.

G. Ссылки на Документы

[1] SN 640 070 Движение пешеходов; базовый стандарт
[2] SN 640 075 Движение пешеходов; пространство без препятствий
[3] SN 640 240 Пересечения для пешеходов и легких двухколесных транспортных средств; основы
[4 SN 640 273 Перекресток; Условия видимости в пересечениях уровня
[5] SN 640 846 Знаки; обозначение основных и второстепенных дорог
[6] SN 640 850 Разметка; аспект и области применения
[7] SN 640 852 Разметка; тактильно-визуальная маркировка для слепых и слабовидящих пешеходов
[8] SN 640 871 Дорожные знаки; применение световозвращающих материалов и освещения
[9] SN 640 877 разметка; фотометрические требования, адгезия
[10] RS 704 Федеральный закон о пешеходах и пешеходных дорожках (LCPR)
[11] RS 741.01 Закон о дорожном движении (CRL)
[12] Постановление RS 741.11 о правилах движения (OCR)
[13] RS 741.21 Указ о дорожных знаках (OSR)
[14] RS 741.213.3 Постановление о зонах 30 и общих зонах
[15] SLG 202 Швейцарская ассоциация SLG Lighting; Директива по общественному освещению: дорожное освещение.

  • Всего 6 пунктов и 300 слов на все виды переходов.
  • Нет речи об обеспечении безопасности и видимости (кроме пункта про 150 метров видимости за городом)

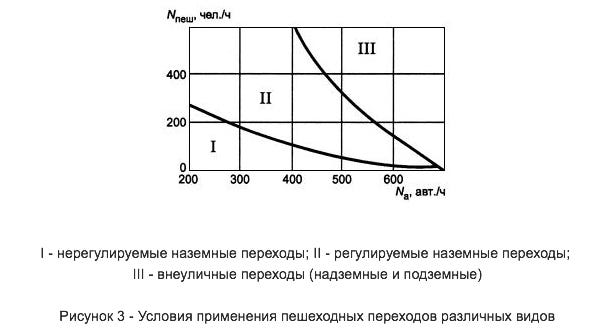

  • Выбор типа перехода зависит только от количества машин и пешеходов (а не от окружающих условий перехода)
  • Островок безопасности требуется при минимальной ширине от 15 метров (а не 8) больше.
  • Расстояние между переходами 200–300 метров вместо 50.
  • Ничего нет про переходы без приоритета.
  • Полностью другой формат подачи информации
Image for post
Image for post

P.S. Похожие стандарты используются и в Германии, обзор в статье.

Деньги пойдут на покупку и перевод стандартов по велосипедному движению и круговым перекресткам.

.
